1.  簡介

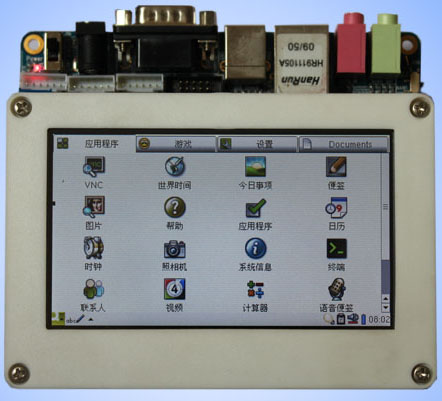

SH2440開發套件包含YS2440-EK開發板和全新4.3寸數字觸摸屏（分辨率為480X272）。

S3C2440是三星公司推出的一款功能強大，功耗極低的ARM9嵌入式CPU，應用范圍非常廣泛。SH2440開發板我司基于三星公司S3C2440的公版電路，優化設計而來。

SH2440開發套件提供了強大的軟件支持，包含ADS開發環境下的ARM程序設計（初學者入門必備，很多ARM學習者常常忽略這個十分重要的環節）、uC/OS-II操作系統、LINUX操作系統、Windows CE操作系統、VxWorks操作系統（國內唯一）。無論是ARM嵌入式知識為零的初學者，還是ARM嵌入式高手，本開發套件都將為您的學習和開發助一臂之力.

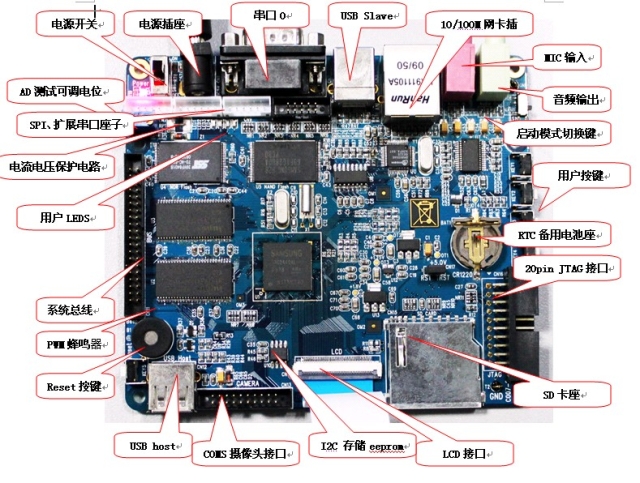

類別	指標
CPU	n        S3C2440 / 289球 LFBGA封裝
時鐘	n        12MHz晶體振蕩器用于主時鐘 n        32.768kHz晶體振蕩器用于RTC
SDRAM	n        2片16bit 32MB SDRAM組建為32bit 64M SDRAM
NAND Flash	n        1片 NAND Flash / 8bit  128M字節
NOR Flash	n        1片SST39VF3201 / 16bit 4M字節
擴展卡	n        1個SD/MMC卡座，支持MMC規范V2.2，支持SD卡規范V1.0，帶插入檢測(標配無SD卡)
USB	n        1個USB 主機接口 n        1個USB 設備接口
音頻	n        1個3.5mm立體聲耳機插座 n        1個3.5mm立體聲麥克風插座 n        音頻芯片為飛利浦立體聲音頻UDA1341TSDB，具有音量和靜音控制
復位電路	n        專用復位控制器MAX811 n        1個外部復位按鈕
蜂鳴器	n        1路PWM定時器驅動
串口	n        1個DB9串口插座/串口0/RS232電平/5線 n        1個2.0mm間距4P插座/ UART1/ TTL電平/5線（或UART1/3線；UART2/3線）
網口	n        1個100M RJ45以太網口/2個指示燈
JTAG	n        1個標準2.54mm間距20P插座
按鍵	n        1個Reset按鍵 n        4個用戶自定義按鍵
ADC	n        1個可調電阻，用于ADC測試 n        4路ADC擴展接口 n        2路用于LCD觸摸屏
LED	n        1個3.3V工作電源指示燈 n        4個用戶自定義LED
LCD	n        1個40P FPC扁平電纜用于LCD接口 n        標配1塊4.3英寸(480x272)TFT液晶顯示模塊，集成觸摸屏和LED背光
擴展插座	n        1個2.0mm間距6P插座引出4路中斷（可作CPU GPIO使用） n        1個2.0mm間距6P插座引出4路ADC模擬輸入 n        1個2.00mm間距10P雙排插針引出CPU的2路SPI接口(可作CPU GPIO或外部中斷使用)
擴展總線	n        1個2.00mm間距40P雙排插針引出CPU的16位數據總線、控制線、8位地址線、4路片選線、GPIO、中斷以及電源
電池	n        1個紐扣電池插座，電池用于給CPU的RTC供電
輸入電源	n        1個DC電源插座，通過外部電源適配器供電(5.0V/2.0A) n        輸入電源電路帶過流(2A)、過壓(5.6V)和電壓反向保護 n        可選擇USB接口由PC機供電

2.2.   性能指標

類別	指標
CPU速度	主頻400MHz
主板尺寸	120mm x 105mm
LCD板尺寸	120mm x 82.5mm
工作電流	LCD背光最大時，主板輸入電流：360mA LCD背光關閉時，主板輸入電流：360mA 不接LCD，主板輸入電流：100mA

3.       軟件和文檔

3.1.   裸機測試軟件（配備詳細的指導文檔

和操作說明）

說明

Ex01:實驗1 ARM匯編指令實驗 Ex02:實驗2 C和匯編語言的混合編程實驗 Ex03:實驗3 外部中斷實驗 Ex04:實驗4 看門狗應用實驗 Ex05:實驗5 PWM timer實驗 Ex06:實驗6 啟動代碼實驗 Ex07:實驗7 串口實驗 Ex08:實驗8 ADC實驗 Ex09:實驗9 實時時鐘實驗 Ex10:實驗10 IIC總線應用實驗 Ex11:實驗11 NOR flash應用實驗 Ex12:實驗12 Nand flash應用實驗 Ex13:實驗13 LCD顯示實驗 Ex14:實驗14 USB設備實驗 開發環境ADS 每一個實驗都配有詳細的實驗指導

說明

移植好的VxWorks BSP

移植好的VxWorks WINDML驅動

備注

包含網絡，串口等驅動

包含BSP和工程文件

說明

移植好的Windows CE 5.0 BSP

移植好的Windows CE 6.0 BSP

測試應用程序源碼

備注

完整的驅動

完整的驅動

豐富的應用程序

說明

U-Boot源碼

busybox源碼

Linux編譯所需的工具鏈；

移植好的Linux 2.6.xx；

提供以下驅動程序： 10/100M以太網驅動 1路USB HOST驅動，支持U盤，USB mass storage，USB HID，USB2UART USB Device驅動 LCD驅動 觸摸屏驅動 通用串口驅動 按鍵驅動 Nand Flash對應的MTD驅動 jffs2文件系統支持 FAT文件系統支持 SPI驅動 TWI(I2C)驅動 片上RTC驅動 板載聲卡驅動 USB聲卡驅動 SD/MMC卡驅動 攝像頭驅動

備注

BusyBox v1.16.0最新版本，其它板子一般是1.13版本(Linux 工具集，包含常用Linux 命令等)

Linux 2.6.32.10最新版本(BSP 可自適應64M/128M/256M/512M/1GB Nand Flash)

3.5.uCOSII軟件

說明

移植好的uCOS I I 包含串口，顯示的基本驅動。支持NOR和NAND直接啟動，不需要引導程序。
